当前位置：首页 >> 产品中心 >> HR21系列-小流量减压阀

产品分类：NAVI不锈钢减压阀

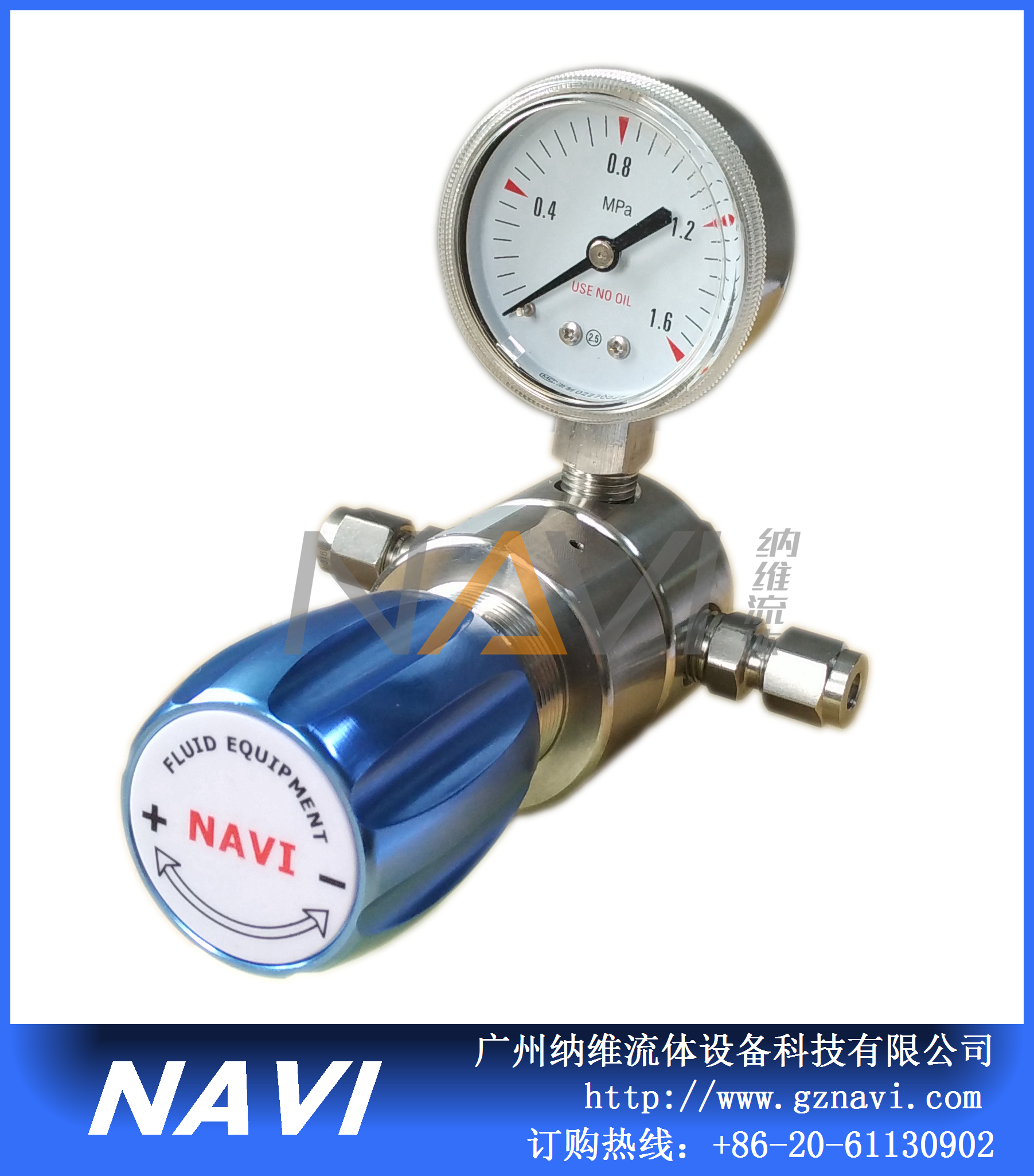

产品说明：HR21SL 系列膜片式减压器，输出压力稳定，特别适用于气体分析仪器、各种高纯气体、腐蚀性气体及有毒气体。

立即采购

产品描述

HR21SL 系列膜片式减压器，输出压力稳定。进气装配标准气接头G5/8-14RH（可根据需要更换接头）。特别适用于气体分析仪器、各种高纯气体（氮气、氩气、氦气、二氧化碳、乙炔、氢气）、腐蚀性气体及有毒气体。

结构特点 Features

● 单级式减压结构

● 膜片与母体采用硬密封形式

● 母体接口螺纹：1/4” NPT(F)

● 安全压力：1.5 倍的最大输入压力

● 适用温度：-40°C 至 74°C (-40°F 至 165°F)

● 泄漏率：2 x 10-8 atm.cc/sec He

● CV 值：0.14

● 重量：0.9 kg (2.0 lbs)

材质 Materials

●母体：316L

●阀座：PCTFE，PTFE，Vespel®

●膜片：316L，Hastelloy®

适用范围 Typical Applications

●半导体制程

●实验室

●气相分析

●测试仪表

●石油化学工业

●电厂设备

订购指南 Ordering Information

系列号	母体孔	阀座材料	输入压力	输出压力	压力表	进气形式	出气形式	选项
HR21B(黄铜)	A	K：PCTFE	C：4000psig	G：0-250psig	G：附压力表(MPa)	00：1/4" NPT(F)	00：1/4" NPT(F)	R：附安全阀
HR21SL(316L)	B	T：PTFE	D：3000psig	I：0-100psig	P：附压力表 (psi / bar)	23：CGA330	10：1/8"卡套接头	N：附针阀
	D	V：Vespel	F：500psig	K：0-50psig	W：无压力表	24：CGA350	11：1/4"卡套接头	D：附膜片阀
	G			L：0-25psig		27：CGA580	12：3/8"卡套接头
	J					28：CGA660	15：6mm卡套接头
	M					30：CGA590	16：8mm卡套接头
	Q					52：G5/8"-RH(F)	74：M8 × 1RH(M)
						63：W21.8-14RH(F)	其它形式接头可供选择
						64：W21.8-14LH(F)
						其它形式接头可供选择
